Fahrwerksbeine aus Kohlefaser.
Vor vielen Jahren setzten wir in der F3A-Szene Fahrwerksbeine aus GFK-Stäben ein. Diese wurden selbst hergestellt aus Glasfaserrowings. Immer noch liegen bei uns die selbst gefrästen Formen im Lager. Heute gibt es im Handel Kohlefaserstäbe in vielen Durchmesser. So greifen wir diese Idee wieder auf und stellen die passenden Radachsen für Kohlefaserstäbe mit einem Durchmesser von 6, 8 und 10mm her. Als Radachsen verwenden wir wieder hochfeste M4-Schrauben in der Qualität 10.9. Die Radachsen werden mit Uhu-plus Endfest 300 auf den Kohlefaserstab aufgeklebt.
kohle 01kohle 02
Auch ist es möglich, bei den 8mm Kohlestäben, unsere einseitig und doppelten CNC-Radgabeln zu verwenden. Durch den Kohlestab wird eine Bohrung mit Gewinde geschitten. Eine Schraube sichert dann die Radgabel gegen verdrehen. In die Fahrwerksmechanik wird dann die entsprechende Bohrung angebracht. In dieser kann dann der Kohlefaserstab mit Uhu-Plus eingeklebt werden. M4 Gewindestift arretieren dann das Bein, bis der Kleber trocken ist. Die Kohlebeine werden auch passend nach Kundenwunsch abgelängt und die Beine fertig gestellt. Auch sind schräge Radachsen nach Kundenwunsch möglich.
kohle 03kohle 04

kora-060 - für 6.0mm Kohlefasterstab, Radachsen 4mm, unser Verkaufspreis  6,50 € / Stück
kora-080 - für 8.0mm Kohlefasterstab, Radachsen 4mm, unser Verkaufspreis  7,00 € / Stück
kora-100 - für 10.0mm Kohlefasterstab, Radachsen 4mm, unser Verkaufspreis  7,50 € / Stück
ko-060 - 6mm Kohlestab, Länge nach Kundenwunsch, unser Verkaufspreis  0,50 € / cm
ko-080 - 8mm Kohlestab, Länge nach Kundenwunsch, unser Verkaufspreis  0,70 € / cm
ko-100 - 10mm Kohlestab, Länge nach Kundenwunsch, unser Verkaufspreis  1,00 € / cm
ko-win -
Schräge Radachsen nach Kundenwunsch, unser Verkaufspreis   5,00 € / Stück

Steuereinheit für 12-Volt Motoren.

Regelbereich.
Der Controller regelt die Motordrehzahl stufenlos vor- und rückwärts.

Funktionsbeschreibung.
Der Controller ist ein Strom-Mess-Regler. Das heißt er misst anhand eines Messwiderstands den aktuellen Strom während dem Motorlauf. Wird der Strom höher als der softwaremäßig eingestellte Maximalstrom, dann schaltet die Software den Motor ab. Der Motor kann dann in diese Richtung auch nicht mehr gestartet werden, bis ein Losbrech-Algorithmus in die andere Richtung durchlaufen wurde. Dieser Algorithmus wird durch normales Starten des Motors in die andere Richtung ausgelöst und läuft meist für den Bediener unbemerkt ab.

Beim Start aus dem Blockieren gibt es 0,5 Sekunden gar kein Stromlimit. Der Strom ist im Teillastbereich gepulst (Ausnahme Vollgas). Bei langsamer Fahrt wird der höchste Strom erlaubt (gepulst).  Im mittleren Fahrtbereich wird ein mittlerer Strom erlaubt.  Im obersten Drittel der Geschwindigkeit wird am wenigsten Strom erlaubt. Kurze Stromspikes werden von der CPU ignoriert. Mögliche Stromspitzen sind immer von der Bauart des Motors abhängig.

Die aktuelle Softwareausführung ist für 10 NiMh-Zellen oder 3 Li-Zellen ausgelegt. Die Strom-Messfunktion wurde hierbei von 9,0 bis 14,0 Volt mit unseren Elektromotoren getestet.

Akku- und Motor-Anschluss: 0,25qmm-Silikonkabel

BEC-Versorgung für Empfänger.
Der Controller hat eine eigene 5 Volt-Versorgung die auch für einen Empfänger verwendet werden kann. Weitere Rudermaschinen sollten jedoch hierüber nicht betrieben werden, da dies die Strommessung beeinträchtigen könnte. In diesem Fall entfernen Sie den roten Pluskontakt aus dem Stecker oder durchtrennen diese Leitung.

Anschluss an eine Elektromechanik.
Der Elektromotor wird am Controller an der gelben und blauen Leitung angeschlossen. Diese kann bis zu 2 Meter lang sein. Durch Vertauschen der Leitungen bestimmen Sie die Drehrichtung vom Motor. An der roten Leitung (Plus) und schwarzen Leitung (Minus) wird der Lipo angeschlossen. Diese Leitung bitte nicht vertauschen! Der Controller wird beschädigt. Das Servokabel wird an einem freien Kanal am Empfänger angeschlossen. Mit dem Controller kann das Einziehfahrwerk stufenlos ein- bzw. ausgefahren werden. In den Endstellungen bzw. bei Überstrom schaltet der Controller ab.

Einbau der Controller und FAQ.

12 Volt Steuereinheit für drei Elektromechaniken.

Auf unseren Wunsch hin hat CTI diesen Strommessregler entwickelt. Somit leifern wir einen kleinen und leichten Controller für unsere Elektromechaniken. Diese können mit 12 Volt betrieben werden und entwickeln mit unseren 12 Volt Getriebemotoren die volle Kraft. Die  Controller werden, zusammen mit unseren Elektromechaniken, von uns mit den passenden Stecksystemen bestückt, angeschlossen und gestestet. Um die Drehrichtung zu ändern kann einfach die Steckverbindung zu den Mechaniken hin umgedreht werden. Einfacher geht es nicht.

Technische Daten vom Controller.

Abmessungen: 32 x 28 x 7mm, Gewicht ca. 15 Gramm.
Anschluss 10 NC-Zellen oder 3S-Lipo.
BEC mit 2 A. Dieses sollte bei eigener Stromversorgung der Fernsteuerung deaktiviert werden.

el con4el con5

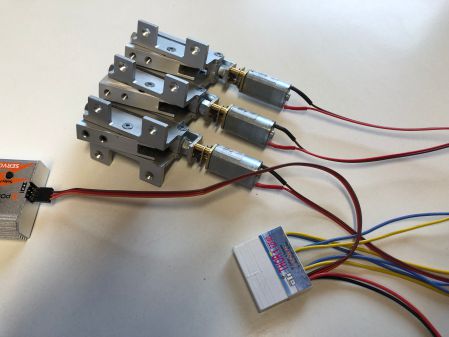

So sieht dann die angeschlossene Lösung aus. Die ezfw werden ausgiebig bei uns getestet und werden dann fertig angschlossen an den Kunden geliefert. Falls der 450 mAh-Lipo mit BEC-Anschluss benötigt wird, kann dieser bei SLS bestellt werden oder wir liefern diesen mit.
 el con6

el-con4 Strommessregler Thor1 EZFW3 1/1 bis ca. 1200mA für 3 Elektromechanik mit allen Steckverbindungen. Preis 40.- € / Stück.


Drehzahlsteller 4HF poti.
Auch dieser Drehzahlsteller wurde auf unsere Anregung hin von CTI entwickelt. Der Strom kann nun über ein Poti eingestellt werden. Einige Kunden haben damit schon Ihre pneumatischen ezfw schon selbs umgebaut auf Elektronatrieb.

Dieser Fahrregler ist ein Strom – Mess – Regler. Es sind kein Endschalter nötig.
Der 4HF poti misst mit einem Messwiderstand den aktuellen Strom während dem Motorlauf.
Wird der Strom höher als der am Poti eingestellte Maximalstrom, dann schaltet die Software den Motor ab und zeigt dies zur Kontrolle mit einer roten LED an.
Diese schützt Mechanik, Motor und Elektronik bei Überlast oder Blockierbetrieb. Der Motor kann dann erst wieder starten nachdem der Sender dem Motor auf Stop bringt oder in die andere Richtung steuert.
Das Stromlimit wird zudem abhängig von der Motordrehzahl stetig angepasst. Das heißt, bei langsamen Drehzahlen dürfen die Stromspitzen der PWM-Regelung deutlich höher sein, als bei Vollgas.
Der Regler 4HF poti ist auch mit einer Bremse ausgestattet, damit die Motoren unter Last im Stillstand auch wirklich stehen bleiben.
Eine weitere Besonderheit ist die Taktung mit 18KHz. Dadurch wird ein feinfühliges Regeln erreicht und das Pfeifen im Motor ist nicht mehr hörbar.
Der 4HF Poti hat eine eigene 5 Voltversorgung, die auch für einen Empfänger verwendet werden kann. Weiter Servos sollten jedoch hierrüber nicht betrieben werden, da dies die Strommessung beeinträchtigen kann.
Inbetriebnahme. Je weiter das Poti nach rechts gedreht wird, desto mehr Kraft hat der Motor. Stelle Sie jedoch sicher, dass der Regler beim Blockieren des Motors abschaltet und die rote LED leuchtet. Dies muss auch bei fast leerem Fahrakku sicher gestellt sein. Ansonsten kann Motor und Regler zerstört werden.
Technische Eigenschaften.
Maximale Fahrspannung 15 Volt
Maße 17x17x6mm
Akku und Motoranschluss 0,25mm Silikon
Nullpunkt fest auf 1,5ms Puls
Davor und danach, also Knüppel vor oder zurück, dreht der Motor stufenlos vorwärts oder rückwärts.
Der 4HF poti kann universell für alle Anwendungen eingesetzt werden, bei denen auf Enschalter verzichtet werden soll.
el con9
el-con7 Drehzahlsteller 4HF poti für 1 Elektromechanik  Preis 36.- € / Stück.

Steuereinheit Thor4 für unsere elektrischen Radbremsen.
Mit dieser Steuereinheit können unsere Radbremsen stufenlos abgebremest werden. Es können mis zu 2 elektromagnetische Radbremsen parallel  angeschlossen werden. Als Stromversorgung sind 12 Volt notwendig um die Steuereinheit und die Bremsen zu versorgen.

el-con5 Steuereinheit Thor4 für 2 elektromagnetische Radbremsen parallel, (keine Stromabschaltung). Preis 25.- € / Stück.

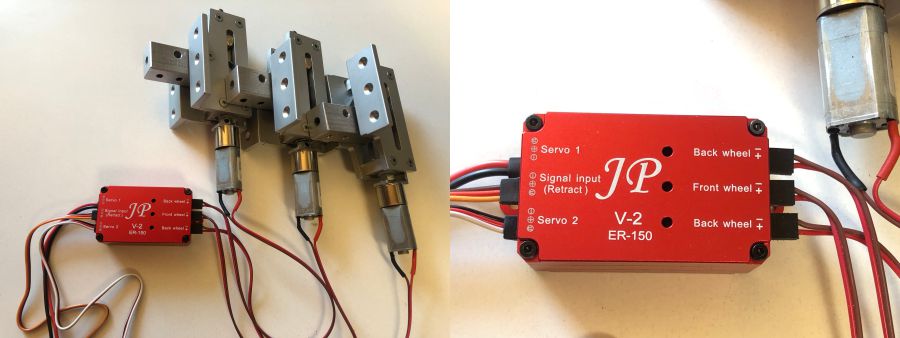

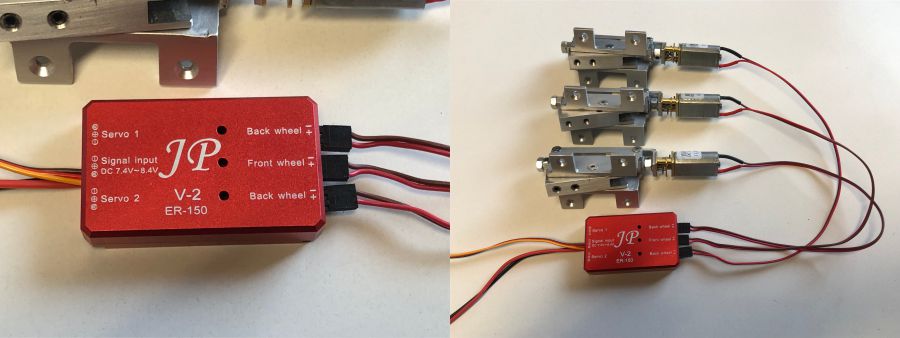

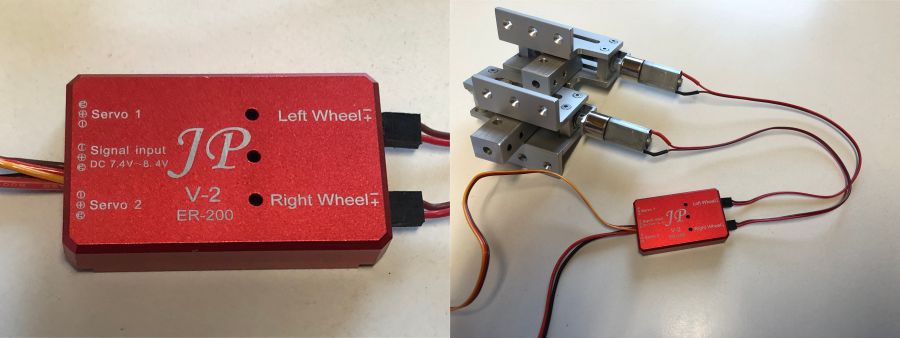

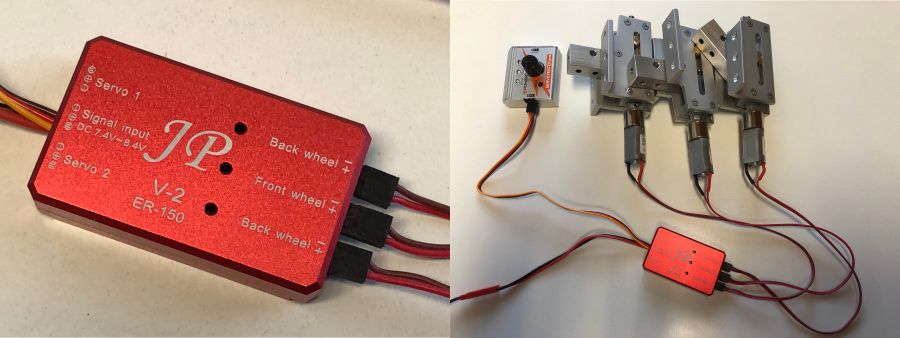

Controller 7,2 Volt für 3 Elektromechaniken und 2 Radbremsen.
el con3ael con3b

Funktion vom Controller.

Alternativ kann auch der SLR-Controller verwendet werden. Dieser wird betrieben mit einem 2S-Lipo. Unsere Elektromotoren können von 6-12 Volt betrieben werden.
Der Controller steuert das Ein-, bzw. ausfahren der Elektromechaniken, sowie die Bugfahrwerksfunktion und die Radbremsen.
Das Ein- bzw. Ausfahren erfolgt zweckmäßigerweise mit einem 2-Stufen Kanalschalter am Sender und erfolgt automatisch.
Das Bugfahrwerk kann mit einer Lenkfunktion ausgestattet werden. Der Controller stellt sicher, dass während des Ein-, bzw. Ausfahrvorgangs das Lenkservo neutral steht, um die Fahrwerksmechanik nicht zu beschädigen. Die Radbremse ist in jeder Fahrwerksposition aktiv und sollte per Mischer am Sender im eingefahrenen Zustand des Fahrwerks deaktiviert werden, um unnötigen Stromverbrauch der Radbremsen, bzw. Schäden an diesen zu vermeiden.

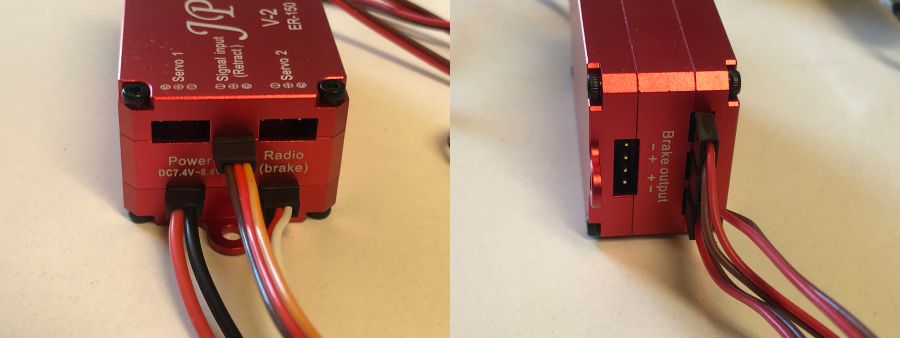

Anschlüsse vom Controller.

„Power“ – versorgt die Fahrwerkseinheit mit Spannung. Die Verwendung eines 2S-Lipo (7,4 Volt) wird empfohlen. Bitte auf Polarität achten!
„Brake-L und Brake-R“ – hier kann eine elektromagnetische Radbremse div. Hersteller angeschlossen werden. Achten Sie darauf, dass diese für die Verwendung an diesem Controller geeignet ist!
„Brake“ – hier sollte die Verbindung mittels optionalem Patchkabel zum Empfängerausgang der Bremsfunktion hergestellt werden.
„Retract“ – hier muss die Verbindung zum Empfängerausgang der Fahrwerksfunktion mittels Patchkabel hergestellt werden.
„Servo IN“ – Hier muss die Verbindung zum Empfängerausgang der Fahrwerks-Lenkservo mittels Patchkabel  hergestellt werden. Die Stromversorgung der Rudermaschine erfolgt dabei über den Empfängerakku.
„Servo OUT“ – Hier muss das Fahrwerks-Lenkservo angeschlossen werden.
„Retract-N/LR“ – Hier müssen die Elektromechaniken angeschlossen werden. Anschluss N ist dabei das Bugfahrwerk, Anschluss R + L ist für die beiden Hauptfahrwerkmechaniken vorgesehen.
„GearDoor“ – dieser Anschluss ist ohne Funktion.

Tasten – Schalter – LED und Einstellpotentiometer.

Schalter „ON/OFF“ – Hauptschalter.
LED „POWER“ – signalisiert den Schaltzustand des Controllers.
Einstellpotentiometer „Brake Adjust“ – hier kann die Bremswirkung zwischen linker und rechter Bremse eingestellt werden, um etwaige Asymmetrie auszugleichen.
LED „Retract status“ – leuchtet diese auf, dann wird der ausgefahrene Zustand  des Fahrwerks signalisiert.

Allgemeines.

Der Controller sollte an den Befestigungsflanschen sicher und vibrationsgeschützt montiert werden.
Auch empfehlen wir die Steckverbindungen zu sichern, damit sich diese nicht durch Vibrationen lösen können und so Schäden am Modell  zu vermeiden.

Technische Daten.

Abmessungen: 90 x 50 x 17mm, Gewicht ca. 35 Gramm.

el-con6 Steuereinheit für 3 Elektromechanik (7,2 Volt). Preis 40.- € / Stück.

Der passende 3S-Lipo für unsere Controller.
Da unsere elektrischen ezfw nicht viel Strom bein ein- oder ausfahren benötigen, kann dieser kleine Lipo verwendet werden. Eine Akkuladung reicht also mehrere Flugtage. Der Lipo wird anschlussfertig geliefert und kann mit einem Klettband im Rumpf befestigt werden. Das Gewicht beträgt gerade mal 43 Gramm.
Maße: ca. LxBxH 58x31x15mm
el con7el con8
el-lipo3 Lipo 3S, 450mAh, vertig verdahtet, Preis 12.- € / Stück.

12 Volt Getriebemotoren.
Einige Kunden bauen sich ihr pneumatisches ezfw selbst auf einen elektrischen Antrieb um und bestellen bei uns die Controller und Antriebe. Die Einzelteile für den Umbau stellen sich die Kollegen selbst her. In Ausnahmefällen und wenn wir die Zeit dazu haben, erledigen wir auch dies.

Viele hundert Male im Einsatz.
In unseren elektrischen ezfw verwenden generell 12 Volt Antriebe. Diese sind passend zu unseren Strommessregler abgestimmt. Der kleinste Antrieb hat einen Durchmesser von 15mm und findet Verwendung im el-030, el-050 und el-100. Als Abdeckung für das Getriebe wird, nach dem Schmieren, ein Schrumpfschlauch verwendet. Da dieser abgeflacht ist eignet sich dieser schön für das flache el-030. Die Welle hat einen Durchmesser von 3mm und ist abgeflacht für die Klemmung.

 el mo01
el-mo01 Getriebemotor 15mm,  Preis 20.- € / Stück.
el-kab
Fertig verkabelt für unsere Strommessregler, Preis 5 Euro
Der Neue.
Da einigen Kunden lieber ein geschlossenes Getriebe haben wollten, ist nun der nachfolgende Antrieb lieferbar. Der Durchmesser vom Motor ist 16mm und der Antrieb ist entsprechend für höhere Drehmomente ausgelegt. Bei diesem Antrieb kann daher der Controller mit einer höhren Stromgrenze verwendet werden. Die Welle hat einen Durchmesser von 3mm und ist abgeflacht für die Klemmung.
el mo02
el-mo02 Getriebemotor 16mm,  Preis 25.- € / Stück.
el-kab
Fertig verkabelt für unsere Strommessregler, Preis 5 Euro
Der Starke.
Der größte und stärkste Antrieb für unsere elektrischen ezfw hat einen Druchmesser von 20mm und kann für die 15kg Klasse eingesetzt werden. Der robuste und starke Antrieb ist für diese Klasse bestens geeignet.
el mo03
el-mo03 Getriebemotor 20mm,  Preis 28- € / Stück.
el-kab
Fertig verkabelt für unsere Strommessregler, Preis 5 Euro


Zur Herstellung der Schleppgabeln sind nachfolgende Angaben notwendig:

Durchmesser der Halterung = 10mm, 12mm oder 15mm.
Eingesetzter Raddurchmesser und die Radbreite.
Radachse 4, 5 oder  6mm.
Maß von der Oberkante der Schleppgabel bis Radachse.
Durchmesser vom Verbindungsstift = 4, 4.5, 5 oder 6mm.
Mit Verbindungsstift. Dann die überstehende Länge angeben.

Fluggewicht, damit wir die Federn auslegen können.
Oder Sie legen die Federn fest!
1 Feder vorne oder 2 Federn seitlich. (a = 1 Feder, B = 2 Federn und 2 Federn gerade = c).
Da die Federn auch vom Raddurchmesser abhängig sind, schlagen wir Ihnen gerne die richtige Anzahl vor.
Frage Sie einfach.

Schleppgabeln bzw. Nachläuferfahrwerke.

Passend zu unseren gängigen Rädern von Kavan, Graupner und Aeronaut mit den entsprechenden Radachsen (4, 5 und 6mm) liefern wir aufwendig CNC - gefräste Radgabeln. Die Radgabeln sind so konzipiert, dass bei unseren kleinen Gabeln Räder mit den Durchmesser 50, 60 oder 70mm eingesetzt werden können. Bei den großen Schleppgabeln können Räder mit einem Durchmesser von 70, 80, 90, 100 oder 110mm eingesetzt werden. Das unten überstehende Alu kann abgesägt werden.

Die Schleppgabeln können in mehreren Varianten montiert werden. Ein oder zwei Federn können eingesetzt werden. Gerade Schleppgaben, oder welche mit 20 Grad Nachlauf sind möglich. Mit einer 4mm Radachse, zwei Stellringen, bzw. einer Messingbüchse und einer selbst sichernden Mutter wird das Rad montiert. Die Längen der Schleppgabeln werden millimetergenau nach Kundenwunsch hergestellt. Hierzu benötigen wir den Raddurchmesser und die Länge von der Radachse bis zur Oberkante der Schleppgabel.

Radgabeln mit 5mm Achsversatz wurden eigens für den Einsatz der elektromagnetischen Radbremsen konzipiert. Diese können wiederum links bzw. rechts moniert werden. Die Radbremsen können in diese Gabeln eingesetzt werden.

Artikel - Preis / Stück Raddurchmesser

Bezeichnung

sgab-25, - Verkaufspreis 45.- € 50, 60 und 70mm Schmale Schleppgabel (außen 25mm, innen 21mm breit) mit 10mm, 12mm Halterung, gewichtsoptimiert für Impellerjets mit einem Gewicht von 25-35 Newton. 1 Feder 6mm Durchmesser. Länge nach Kundenwunsch. Stiftdurchmesser 3 - 5mm.
sgab-30, - Verkaufspreis 45.- € 50, 60 und 70mm Schleppgabel (außen 30mm, innen 25mm breit) mit 10mm, 12mm oder 15mm Halterung. Für Modelle mit einem Gewicht bis 60 Newton. 1 oder 2 Federn 7mm Durchmesser. Länge nach Kundenwunsch. Stiftdurchmesser 3-8mm
sgab-35, - Verkaufspreis 50.- € 50, 60 und 70mm Schleppgabel (außen 35mm, innen 30mm breit) mit 10mm, 12mm oder 15mm Halterung. Für Modelle mit einem Gewicht bis 80 Newton. 1 oder 2 Federn 7mm Durchmesser. Länge nach Kundenwunsch. Stiftdurchmesser 3-8mm.
sgab-40, - Verkaufspreis 50.- € 70, 80, 90, 100 und 110mm Breite Schleppgabel (außen 40mm, innen 34mm breit) mit 12 oder 15mm Halterung. Für Modelle mit einem Gewicht bis 15 Newton. 1 oder 2 Federn 9mm Durchmesser. Länge nach Kundenwunsch. Stiftdurchmesser 5 - 8mm.
sgab-50, - Verkaufspreis 55.- €  70, 80, 90, 100 und 110mm Breite Schleppgabel (außen 50mm, innnen 44mm breit) für Räder mit dem Durchmesser 70, 80, 90, 100 oder 110mm. Mit 12 oder 15mm Halterung. Für Modelle mit einem Gewicht bis 15 Newton. 1 oder 2 Federn 9mm Durchmesser. Länge nach Kundenwunsch. Stiftdurchmesser 5 - 8mm. Diese Gabel eignet sich für den Einsatz von elektromagnetische Bremsen.
sgab-51, - Verkaufspreis 55.- € 70, 80, 90, 100 und 110mm Breite Schleppgabel (außen 50mm, innnen 44mm breit) mit 5mm Seitenversatz für Räd mit dem Durchmesser 70, 80, 90, 100 oder 110mm. Mit 12 oder 15mm Halterung. Für Modelle mit einem Gewicht bis 15 Newton. 1 oder 2 Federn 9mm Durchmesser. Länge nach Kundenwunsch. Stiftdurchmesser 5 - 8mm. Diese Gabel eignet sich für den Einsatz von elektromagnetische Bremsen.
sgab-60, - Verkaufspreis 65.- €  100mm Breite Schleppgabel (außen 60mm breit) symmetrisch für Kavanräder mit dem Durchmesser 100mm.  Mit 12 oder 15mm Halterung. Für Modelle mit einem Gewicht bis 15 Newton. 1 oder 2 Federn 9mm Durchmesser. Länge nach Kundenwunsch. Stiftdurchmesser 5 - 8mm.
sgab-61, - Verkaufspreis 65.- € 125mm Breite Schleppgabel (außen 60mm breit) symmetrisch für Kavanräder mit dem Durchmesser 125mm.  Mit 12 oder 15mm Halterung. Für Modelle mit einem Gewicht bis 15 Newton. 1 oder 2 Federn 9mm Durchmesser. Länge nach Kundenwunsch. Stiftdurchmesser 5 - 8mm.
sgabe-1, - Verkaufspreis 45.- €  50, 60 und 70mm Einseitige Schleppgabel mit 10mm oder 12mm Halterung für Impellerjets mit einem Gewicht bis 60 Newton. 1 oder 2 Federn 7mm Durchmesser. Länge nach Kundenwunsch. Stiftdurchmesser 3 - 6mm.
sgabd-6, - Verkaufspreis 65.- € 70-125m Schleppgabel für Doppelräder, variabel einsetzbar.  Mit 12 oder 15mm Halterung. Für Modelle mit einem Gewicht bis 15 Newton. 1 oder 2 Federn 9mm Durchmesser. Länge nach Kundenwunsch. Stiftdurchmesser 4 - 6mm
tel-st, Verkaufspreis 1,50 €  4, 4.5, 5, 6mm Passender Verbindungsstift aus Federstahl nach Kundenwunsch.



Beispiele der Schleppgabeln - oder Bilder sagen mehr als tausend Worte.

Zur Herstellung benötigen wir: das Gesamtmaß (Oberkante bis Radachse) und den Raddurchmesser.
sgab-25a - sehr schmale Schleppgabel für Räder mit dem Durchmesser 50, 60 oder 70mm. Mit Nachlauf und 1 Feder. Für Modelle bis ca. 30 Newton Gewicht. Diese Kombination ist ideal geeignet für kleine Elektrojets. Als kürzeste Ausführung sind mit einem 50er Rad 105mm von der Unterkante Mechanik bis zur Radachse möglich. Diese Kombination verwenden wir als Bugfahrwerk in unserer Mig-15. Es können Räder mit einer Breite von 20mm eingebaut werden. Das Außenmaß der Radgabel ist 25mm.

sgab-25c - sehr schmale Schleppgabel für Räder mit dem Durchmesser 50, 60 oder 70mm. Ohne Nachlauf und 2 Federn seitlich. Für Modelle bis ca. 40 Newton Gewicht. Diese Kombination ist ideal geeignet für kleine Elektrojets. Als kürzeste Ausführung sind mit einem 50er Rad 105mm von der Unterkante Mechanik bis zur Radachse möglich. Es können Räder mit einer Breite von 20mm eingebaut werden. Das Außenmaß der Radgabel ist 25mm.
beisp 113beisp 114
sgabe_1a - einseitige Schleppgabel für Räder mit dem Durchmesser 50, 60 oder 70mm. Mit Nachlauf und 1 Feder. Für Modelle bis ca. 60 Newton Gewicht. Diese Kombination ist ideal geeignet für kleine Elektrojets. Als kürzeste Ausführung sind mit einem 50er Rad 105mm von der Unterkante Mechanik bis zur Radachse möglich. Diese Kombination verwenden wir als Hauptfahrwerk in unserer Mig-15. Die Radgabel ist ein bisschen massiver ausgeführt, damit die Gewinde für die Radachsen auch einen guten Halt haben.

sgab-30a - kleine Schleppgabel für Räder mit dem Durchmesser 50, 60 oder 70mm. Mit Nachlauf und 1 Feder. Für Modelle bis ca. 50 Newton Gewicht. Auf dem linken Bild wurde die kleine Schleppgabel mit einem Elektroeinziehfahrwerk in einer Aimacchi von BZ eingebaut. Im rechten Bild ist eine kurze Schleppgabel moniert mit dem ezf-030. Diese Kombination ist ideal geeignet für kleine Elektrojets. Als kürzeste Ausführung sind mit dem 50er Rad 105mm von der Unterkante Mechanik bis zur Radachse möglich. Die Einheit wiegt 100 Gramm.

sgab-39b - kleine Schleppgabel für Räder mit dem Durchmesser 50, 60 oder 70mm. Mit Nachlauf und 2 Federn. Für Modelle bis ca. 150 Newton Gewicht.

sgabd_6a - Schlepphalterung für Doppelbereifung. Die Radachsen können frei angeordnet werden und damit die Federkraft beeinflusst werden. Das überstehende Material kann abgesägt werden. Die Schlepphalterung ist mit einer robusten Feder ausgestattet. Mit einer Feder kann das Fluggewicht bis ca. 80 Newton betragen

sgab-60b - große Schleppgabel für Kavan - Räder mit dem Durchmesser 100. Mit Nachlauf und 2 Federn.


Absenkbare Schleppgabel für Nurflügel als Sonderanfertigung.
Als alter Nurifan werde ich auf eine Sonderlösung für ein Bugfahrwerk angesprochen und ich kann nicht nein sagen. Im Normalzustand ist ein Stift gesteckt und der Nuri hat die notwendige Anstellung um abzuheben. Bei Einziehvorgang wird der Stift gezogen und das Bugfahrwerk taucht danach ca. 20 mm tiefer ein. Der Nuri bleibt nach der Landung am Boden. Das Bugfahrwerk lässt sich einstellen und zerlegen. Die Feder kann ausgetauscht werden. Die CNC-Radgabel wurde passend für ein 100mm Rad von Kavan gefräst.
sgab-10, unser Verkaufspreis 100.- € / Stück



















Elektromagnetische Bremsen.
Kurzbeschreibung elektromagnetische Bremsen.
Zusammen mit unserem Controller el-con1 können die elektromagnetischen Bremsen eingesetzt werden. Diese passen in die Kavanräder mit dem Durchmesser 100, 125 und 150mm.und sind für Großmodelle geeignet. Passende Radgabeln sind vorhanden. Das Gewicht einer Radbremse ist 70 Gramm..Der Durchmesser ist 50mm, die Stärke ist 9mm. Die Radbremse kann auf einer Radachse mit 6mm mit einer Klemmschraube befestigt werden.
el-br01 12-Volt elektromagnetische Bremsen. Preis 47,95.- € / Stück.

Ruderhebel aus Aluminium.
Von einigen Kunden wurden wir angesprochen, ob wir auch Ruderhebel aus Aluminium liefern können. Diese fräsen wir nun von der Stange und halten diese als Rohlinge vor. Die Hebel haben eine Breite von 40mm. Ja nach Achsbohrung haben die Augen den entsprechenden Durchmesser. Nach Kundenwunsch werden dann die Bohrungen für die Anlenkung gefertigt. Hierbei sind auch Sondermaße möglich.
heb 002
heb-son1 - auch können mit diesen Ruderhebel Sonderlösungen hergestellt werden. Nachfolgend liegt dann die Anlenkung beim Schwenken im Drehpunkt.
heb 003heb 004
neuUm den Ruderhebel über der Halterung zu plazieren wurde der Sonderhebel heb-son2 programmiert und hergestellt. Bei der P38 findet z.B. dieser Hebel seinen Einsatz.
heb 005heb 006

heb-030 mit 3,0mm Bohrung, unser Verkaufspreis  8,50 € / Stück
heb-040 mit 4,0mm Bohrung, unser Verkaufspreis  8,50 € / Stück
heb-045 mit 4,5mm Bohrung, unser Verkaufspreis  8,50 € / Stück
heb-050 mit 5,0mm Bohrung, unser Verkaufspreis  10,50 € / Stück
heb-060 mit 6,0mm Bohrung, unser Verkaufspreis  10,50 € / Stück
heb-080
mit 8,0mm Bohrung, unser Verkaufspreis  15,00 € / Stück
heb-son1
mit 5mm Bohrung und Doppelanlenkung, unser Verkaufspreis  18,00 € / Stück
heb-son2
mit 5mm Bohrung und Versatz unser Verkaufspreis  15,00 € / Stück


Halterungen für lenkbares Bugfahrwerk.

Für Bugfahrwerke mit 3 oder 4mm Federstahl.
Da immer häufiger auch Halterungen für kleiner Modelle angefragt werden, haben wie diese in etwas kleineren Dimensionen hergestellt. Die Halterungen eignen sich für 3mm und 4mm Federstahl. Je nach Bedarf können die Winkel passend angeordnet werden. Im abgebildeten Fall wurden Federbeine für ein Graupner Middle Stick hergestellt. Bei den 2 Winkeln sind die Schrauben, U-Scheiben, Muttern  und Stellringe dabei. Der CFK-Lenkhebel sollte gesondert bestellt werden.

Breite der Winkel ist 30mm. Mit 2 Winkel sollte eine Fläche von 30x30mm vorhanden sein.


lag-001 Satz, bestehend aus 2 Winkel, mit Befestigungsmaterial, unser Verkaufspreis 15 € / Satz.
Für Bugfahrwerke mit 5 oder 6mm Federstahl.
Dies sind die Halterungen für größere Bugfahrwerke. Diese sind variabel zu montieren. Je nach Abstand können die Winkel mit dem Bugspant mit den beiliegenden Schrauben verschraubt werden. Der Lenkhebel kann dort montiert werden, wo dieser benötigt wird. Muss die Halterung vom Bugfahrwerk mal ganz stabil sein können auch mehrere Winkel verwendet werden. Bei den 2 Winkeln sind die Schrauben, U-Scheiben, Muttern  und Stellringe dabei. Der CFK-Lenkhebel sollte gesondert bestellt werden.

Auf dem 2. Bild ist ein komplett Lösung für einen Kunden zu  sehen.

Breite der Winkel ist 40mm. Mit 2 Winkel sollte eine Fläche von 40x30mm vorhanden sein.

lag-002 Satz, bestehend aus 2 Winkel, mit Befestigungsmaterial, unser Verkaufspreis 18 € / Satz.

Bugfahrwerk lenkbar und höhenverstellbar.

Angelehnt an das gute alte Graupner - Bugfahrwerk, welches vor vielen Jahren lieferbar war, haben wir ein ähnliches Bugfahrwerk gebaut. Das Oberteil ist aus hochfestem Alu CNC-gefräst und hat ein M10 - Innengewinde. Der Lenkhebel ist aus 2mm Alu ebenfalls CNC - gefräst und ist mit 2 flachen Muttern befestigt. Falls es fest eingebaut werden soll in das Modell, können die Muttern zum Kontern verwendet werden. Die 3mm Federbeine sind fest eingesetzt in die 40mm langen und verzinkten M10 Gewindebolzen. Diese sind etwas länger und können entsprechend gekürzt werden.

Auf dem Bild sind 2 Versionen zu sehen.
Das bug_01 hat pro Seite 4 Windungen. Dadurch ergibt sich ein Innenmaß von 25mm. Außen ist das Maß 31mm. Das Gewicht liegt bei 70 Gramm.
Das bug_02 hat pro Seite 5 Windungen. Dadurch ergibt sich ein Innenmaß von 30mm. Außen ist das Maß 36mm. Das Gewicht liegt bei 80 Gramm.

bug 01bug 02

Da die Federbeine etwas länger belassen werden, können diese gekürzt und anschließend die Messinghülsen aufgeklebt oder aufgelötet werden. Stirnseitig kann die 3mm Radachse geklemmt werden mit 2 Gewindestifte M4. Auf Wunsch kann eine Büchse mit 4 oder 5mm Duchmesser auf die Radachse geliefert werden. Passende Räder und Stellringe können gleich mitbestellt werden.

bug 03bug 04

bug-001 Bugfahrwerk 31mm breit, wie abgebildet, unser Verkaufspreis 30 € / Satz.
bug-002 Bugfahrwerk 36mm breit, wie abgebildet, unser Verkaufspreis 30 € / Satz.

Radachsen für Bugfahrwerke einzeln.
Für die verschiedenen Durchmesser vom Federstahl liefern wir die passenden Radachsen. Stirnseitig ist beim Messingteil eine Klemmschraube angebracht. Mit dieser wird die Querachse geklemmt. Die Breite der Querrachse wird nach Kundenwunsch hergestellt.Die Messinghülsen können aufgelötet oder mit Uhu-plus aufgeklebt werden auf den Federstahl.
bug 05bug 06

radb-030 doppelte Radachsen für 3mm Federstahl, unser Verkaufspreis 5 € / Satz.
radb-040 doppelte Radachsen für 4mm Federstahl, unser Verkaufspreis 8 € / Satz.
radb-050
doppelte Radachsen für 5mm Federstahl, unser Verkaufspreis 10 € / Satz.



Zur Herstellung der Telebeine benötigen wir nachfolgende Daten.
Durchmesser vom Telebein.
Länge von der Oberkante bis zur Radachse.
Durchmesser der Radachse.
Durchmesser vom Pin.
Gewicht vom Modell, wegen der Federauslegung.

Folgende Optonen für die Verdrehsicherung und die Pinbohrung sind möglich.
1 Verdrehsicherung. mit einem M3-Schraubenkopf ist Standard.
tel-ein = 1  Messingeinsatz in der Verdrehsicherung. 2 gegenüberliegende Messingeinsätze sind nicht möglich..
tel-vdr2 = 2 Verdrehsicherungen gegenüberliegend. Bei seitlich liegenden Radachsen und großen Rädern sind 2 Verdrehsicherungen sinnvoll.
tel-pin = Pinbohrung aus der Mitte nach Kundenangaben.


12mm - Teleskopfederbeine aus Aluminium.

Die Telebeine haben eine Außendurchmesser von 12 mm. Das Innenteil hat einen Durchmesser von 8mm. Der Federweg ist 16 mm. Als Option ist eine Verdrehsicherung aus Messing lieferbar. Diese kann bei Verschleiß ausgetauscht werden. Die Federkraft kann an das Fluggewicht vom Modell angepasst werden. Die Federbeine können mit einem Federstahlstift versehen, in das ezfw eingebaut werden. Das Innenteil ist gegen Verschleiß beschichtet. Mit dem beiliegenden Beschlagsatz kann das Rad montiert werden. Die Länge vom Tele-Federbein kann nach Kundenwunsch erstellt werden. Als geringstes Maß, mit eingesetztem Federstahlstift sind 105 mm von der Radachse bis zur Oberkante Telebein möglich.

Die Länge (100-200mm) der Telebeine erfolgt nach Kundenwunsch. Der Durchmesser der Bohrung vom Verbindungsstift zur Mechanik kann gewählt werden. Die gängigen Durchmesser für die Stifte sind 4,0 - 4,5 - 5,0 - oder 6mm. Durch Einsatz der Druckfedern kann die Federung an das Modellgewicht angepasst werden. Diese kann sein 25, 50, 70 oder 120 Newton.

Bei der Bestellung geben Sie bitte das Maß von der Oberkante vom Telebein bis zur Radachse an.
In die Telebeine können unseren einseitigen Radgabeln (mittig oder bündig zum Rad) aus Federstahl eingesetzt werden. Bitte hier den gewünschten Draht- und Raddurchmesser nicht vergessen.

tel12, unser Verkaufspreis 30 € / Stück

14mm - Teleskopfederbeine aus Aluminium.

Die Telebeine haben eine Außendurchmesser von 14 mm. Das Innenteil hat 10mm Durchmesser. Der Federweg ist 16 mm. Als Option ist eine Verdrehsicherung aus Messing lieferbar. Diese kann bei Verschleiß ausgetauscht werden. Die Federkraft kann, durch wechseln der Feder,  an das Fluggewicht vom Modell angepasst werden. Die Federbeine können mit einem Federstahlstift versehen, in das ezfw eingebaut werden. Das Innenteil ist gegen Verschleiß beschichtet. Mit dem beiliegenden Beschlagsatz kann das Rad montiert werden. Die Länge vom Tele-Federbein kann nach Kundenwunsch erstellt werden. Als geringstes Maß, mit eingesetztem Federstahlstift sind 105 mm von der Radachse bis zur Oberkante Telebein möglich.

Die Länge (100-200mm) der Telebeine erfolgt nach Kundenwunsch. Der Durchmesser der Bohrung vom Verbindungsstift zur Mechanik kann gewählt werden. Die gängigen Durchmesser für die Stifte sind 4,0 - 4,5 - 5,0 - oder 6mm. Durch Einsatz der Druckfedern kann die Federung an das Modellgewicht angepasst werden. Diese kann sein 70, 100 oder 120 Newton.

Bei der Bestellung geben Sie bitte das Maß von der Oberkante vom Telebein bis zur Radachse an.  In die Telebeine können unseren einseitigen Radgabeln (mittig oder bündig zum Rad) aus Federstahl eingesetzt werden. Bitte hier den gewünschten Draht- und Raddurchmesser nicht vergessen.

tel14, unser Verkaufspreis 35 € / Stück

16mm - Teleskopfederbeine aus Aluminium.
Auf Kundenwunsch gibt es nun auch Telebeine mit einem Durchmesser von 16mm. Das Innenteil hat 12mm Durchmesser. Der Federweg ist 16 mm. Die Federkraft kann, durch wechseln der Feder, an das Fluggewicht vom Modell angepasst werden. Die Federbeine können mit einem Federstahlstift versehen, in das ezfw eingebaut werden. Das Innenteil ist gegen Verschleiß beschichtet. Mit dem beiliegenden Beschlagsatz kann das Rad montiert werden. Die Länge vom Tele-Federbein kann nach Kundenwunsch erstellt werden. Als geringstes Maß, mit eingesetztem Federstahlstift sind 100 mm von der Radachse bis zur Oberkante Telebein möglich.

Die Länge (100-300mm) der Telebeine erfolgt nach Kundenwunsch. Der Durchmesser der Bohrung vom Verbindungsstift zur Mechanik kann gewählt werden. Die gängigen Durchmesser für die Stifte sind 5,0 oder 6mm. Auch können Stufenbolzen eingesetzt werden. Die Radachse ist 5mm. Durch Einsatz der Druckfedern kann die Federung an das Modellgewicht angepasst werden. Diese kann sein 70, 100 oder 120 Newton. Auch bei diesen Telebeinen sind schräge Radachsen möglich.

Bei der Bestellung geben Sie bitte das Maß von der Oberkante vom Telebein bis zur Radachse und das Fluggewicht an.

tel 008
tel16, unser Verkaufspreis 40 € / Stück

18mm - Teleskopfederbeine aus Aluminium.

Die Telebeine haben eine Außendurchmesser von 18 mm. Das Innenteil hat 12mm Durchmesser. Der Federweg ist 16 mm. Die Federkraft kann, durch wechseln der Feder, an das Fluggewicht vom Modell angepasst werden. Die Federbeine können mit einem Federstahlstift versehen, in das ezfw eingebaut werden. Das Innenteil ist gegen Verschleiß beschichtet. Mit dem beiliegenden Beschlagsatz kann das Rad montiert werden. Die Länge vom Tele-Federbein kann nach Kundenwunsch erstellt werden. Als geringstes Maß, mit eingesetztem Federstahlstift sind 100 mm von der Radachse bis zur Oberkante Telebein möglich.

Die Länge (100-300mm) der Telebeine erfolgt nach Kundenwunsch. Der Durchmesser der Bohrung vom Verbindungsstift zur Mechanik kann gewählt werden. Die gängigen Durchmesser für die Stifte sind 5,0 oder 6mm. Auch können Stufenbolzen eingesetzt werden. Die Radachse ist 5mm. Durch Einsatz der Druckfedern kann die Federung an das Modellgewicht angepasst werden. Diese kann sein 70, 100 oder 120 Newton.

Bei der Bestellung geben Sie bitte das Maß von der Oberkante vom Telebein bis zur Radachse und das Fluggewicht an.

tel 007
tel18, unser Verkaufspreis 45 € / Stück

Radgabeln aus Federstahl für 14mm - Teleskopfederbeine. Zum Beispiel für Mustang, AT-6 usw.

Bei der Bestellung geben Sie bitte das Maß von der Oberkante vom Telebein bis zur Radachse an!

In die Telebeine können unsere einseitigen Radgabeln (mittig oder bündig zum Rad) aus Federstahl eingesetzt werden. Bitte hier den gewünschten Draht- und Raddurchmesser nicht vergessen.

In das Innenteil vom 14mmTelebein wurde die Feder teilweise integriert. So ist eine kurze Ausführung von nur 50mm für das Telebein möglich.

Zur Herstellung sind folgende Komponenten notwendig: tel14 + fed-m100 + tel-st


Verbindungsstifte für Telebeine.
tel-st40, unser Verkaufspreis 5 €, 10 Stück Federstahl Verbindungsstifte 4mm Durchmesser, 50mm lang mit Fläche für die Klemmung.
tel-st45, unser Verkaufspreis 6 €, 10 Stück Federstahl Verbindungsstifte 4,5mm Durchmesser, 50mm lang mit Fläche für die Klemmung.
tel-st50, unser Verkaufspreis 10 €, 10 Stück Federstahl Verbindungsstifte 5mm Durchmesser, 50mm lang mit Fläche für die Klemmung.
tel-st60, unser Verkaufspreis 12 €, 10 Stück Federstahl Verbindungsstifte 6mm Durchmesser, 50mm lang mit Fläche für die Klemmung.
tel-st, Verbindungsstift als Einzelteil für unsere Telebeine 2 € pro Stück.

Federnsätze für Telebeine.
fed-satz12, unser Verkaufspreis 5 €, Federnsatz für 12mm Telebeine bestehend aus je einer Feder 25, 50, 70 und 120 Newton.
fed-satz14, unser Verkaufspreis 5 €, Federnsatz für 14mm Telebeine bestehend aus je einer Feder 70, 100 und 120 Newton.

Verbindungsstift als Stufenbolzen mit Federkern.

Passend zu Fremdmechaniken liefern wir die Verbindungsstifte zu den Telebeinen als Stufenbolzen. Am Federstahl ist schon eine Klemmfläche angebracht. Die Gesamtlänge ist 50mm. Der gewünschte Durchmesser hat je eine Länge von 25mm. Der Federkern dämpft die Schläge von vorne bei der Landung. Ansonsten verformt sich das Telebein bei Überlast.

Geben Sie bitte den gewünschten Durchmesser vom Federstahl und den großen Druchmesser an.  Wenn Sie eine andere Länge benötigen, geben Sie diese bitte ebenfalls an.

tel 006
tel-st02, Verbindungsstift als Stufenbolzen für unsere Telebeine mit Klemmfläche - unser Verkaufspreis 8 € pro Stück.

Stufenbolzen lenkbar
Wenn Sie Ihr starres Einziehfahrwerk als lenkbares Bugfahrwerk verwenden möchten, können Sie bei uns diesen Stufenbolzen nach Kundenwunsch anfertigen lassen. Im 6mm Federstahl wird eine Einstich gefertigt. Ein Gewindestift mit Mutter dient als Sicherung gegen das Herausfallen, 2 seitliche M3-Schrauben dienen als Anlenkung. Der Bolzen kann sich im Telebein oder der Schleppgabel frei drehen. In diesem Beipiel hat die Mechanik vom Kunden eine 10mm Bohrung. Dieser wurde nach den Angaben vom Kunde hergestellt.
tel 009tel 010
tel-st03, Stufenbolzen für unsere Telebeine lenkbar mit Kleinteilen für Anlenkung - unser Verkaufspreis 15 € pro Stück.

Messingeinsätze für Telebeine.

Die Telebeine konnten nach vielen Starts und Landungen ausschlagen. Darauf haben uns einige Kunden hingewiesen. Dann haben wir uns eine neue Lösung überlegt. Ein Messingeinsatz wird in das Langloch vom Alubein eingepasst. Mit der Schraube kann das Telebein spielfrei eingestellt werden. Mit einem Gewindestift kann die Schraube von der Gegenseite gekontert werden. Bei der Bestellung von Telebeinen können Sie die Messingeinsätze als Option mitbestellen.

tel-ein, als Otion oder Nachrüstsatz für unsere Telebeine mit passenden Schrauben - unser Verkaufspreis 5 € pro Satz für ein Telebein.
(Der Satz besteht aus einem CNC-gefrästen Messeingteil, 1 Schraube für tel12, 1 Schraube für tel14, tel16 oder tel18, 1 M3 Gewindestift zum Kontern.)

CNC - doppelte Radgabeln für Telebeine, passend für unsere Räder.

Passend zu unseren Telebeinen und Räder liefern wir aufwendig CNC - gefräste Radgabeln - also kein Aluguss welcher bricht! Das unten überstehende Alu kann abgesägt werden. Mit 2 Schrauben wird die Gabel mit dem Telebein verschraubt. Mit einer Radachse, zwei Stellringen und 2 Senkkopfschrauben wird das Rad montiert.

Als kürzeste Länge ist möglich = halber Raddurchmesser + 15mm für Halterung + 15mm für Pin. Telebeinlänge Telebein (bei 12er Telebein 100mm, bei 14er Telebein 80mm).



gab 001
gab 005gab 006
gab-3025, unser Verkaufspreis 25 € / Stück, Raddurchmesser nach Wunsch, Breite innen 25mm, Breite außen 30mm, Länge 55mm, 10 stark.
gab-4034, unser Verkaufspreis 25 € / Stück, Raddurchmesser nach Wunsch, Breite innen 34mm, Breite außen 40mm, Länge 75mm, 10 stark.
gab-5040, unser Verkaufspreis 25 € / Stück, Raddurchmesser nach Wunsch, Breite innen 40mm, Breite außen 50mm, Länge 75mm, 10 stark.
gab-6050, unser Verkaufspreis 30 € / Stück, Raddurchmesser nach Wunsch, Breite innen 50mm, Breite außen 60mm, Länge 95mm, passend für Kavan Rad 100mm, 10 stark.
gab-6051, unser Verkaufspreis 30 € / Stück, Raddurchmesser nach Wunsch, Breite innen 50mm, Breite außen 60mm, Länge 95mm, passend für Kavan Rad 125mm, 10 stark.
gab-verstärkt, unser Verkaufspreis +5 € / Stück,, alle versionen gibt es auch in der verstärkten Ausführung, 15 stark.

CNC - einseitige Radgabeln für Telebeine.

Auf vielfachen Kundenwunsch sind nun für unsere Telebeine auch stabile, einseitige Radgabeln lieferbar. Auch diese Radgabeln sind CNC - gefräst und passen auf unsere Telebeine. Die rechte Abbildung zeigt eine Sonderanfertigung von einem Bugfahrwerk für eine Me-262 mit einer Länge von 170mm von der Radachse (90er Rad) bis zur Oberkante Telebein.

Als kürzeste Länge ist möglich = halber Raddurchmesser + 15mm für Halterung + 15mm für Pin. Telebeinlänge Telebein (bei 12er Telebein 100mm, bei 14er Telebein 80mm).

egab-01, unser Verkaufspreis 25 € / Stück, für Raddurchmesser 70mm - 130mm, für 12mm Telebeine, Gewicht 15 Gramm, 10mm stark
egab-02, unser Verkaufspreis 25 € / Stück,  für Raddurchmesser 70mm - 130mm, für 14mm Telebeine, Gewicht 15 Gramm, 10mm stark
egab-02v, unser Verkaufspreis 30 € / Stück, für Raddurchmesser 70mm - 130mm, für 14mm Telebeine, Gewicht 25 Gramm, 15mm stark
egab-03v, unser Verkaufspreis 30 € / Stück,  für Raddurchmesser 70mm - 130mm, für 16mm und 18mm Telebeine, Gewicht 25 Gramm, 15mm stark


Doppelhalter für Telebeine
Passend zu unseren Telebeinen und Mechaniken liefern wir Doppelhalteplatten für zwei Telebeine. In diesem Beispiel wurde für eine Jamara Mosquito ein ezfw-050/100 in verstärkter Ausführung verwendet. Die 12mm Telebeine sind 100mm lang und die Halteplatte 6mm. Somit ist als geringstes Maß 126mm von der Mechanik bis zur Radachse möglich. Die Mechanik wiegt, wie abgebildet 130 Gramm. In diesem Beispiel finden Aeronaut Leichträder mit 100mm Einsatz.
dph-01, unser Verkaufspreis für 2 Telebeine, Halteplatten und Befestigungsmaterial 70 € / Stück.

Doppelhalter für Kavan-Räder mit 125mm.
Auf Kundenwunsch sind nun auch breitere Doppehalter für Telebeine erhältich. Diese wurden passend für die Kavanräder mit einem Durchmesser von 125mm hergestellt.
beisp 23beisp 24
dph-02, unser Verkaufspreis für 2 Telebeine 12mm oder 14mm, Halteplatten und Befestigungsmaterial 50 € / Stück.

Halter für Radverkleidungen.
Unsere Kunden fragen nach einem Beschlagsatz, um Radverkleidungen an Telebeine zu montieren. Die Lösung hierfür sind wir nun angegangen und hatten nachfolgende Idee. Mit dem Beschlagsatz kann die Verkleidung befestigt werden. Der Abstand vom Telebein zur Oberfläche kann mit Distanzbüchsten eingerichtet werden. Auf Kundenwunsch werden die passenden Verlängerungen und passende Schrauben beigelegt. Auf den nachfolgenden Bilder ist dies für einen 10mm Durchmesser zu sehen. Die Halterung ist dann 20mm breit.
rvk 10 1rvk 10 2
rvk 10 3rvk 10 4
rvk_10, unser Verkaufspreis 5 € / Satz, für Telebeindurchmesser 10mm. Maße 20x6x15mm
rvk_12, unser Verkaufspreis 5 € / Satz, für Telebeindurchmesser 12mm. Maße 22x6x16mm
rvk_14, unser Verkaufspreis 8 € / Satz, für Telebeindurchmesser 14mm. Maße 24x6y17mm
rvk_16, unser Verkaufspreis 8 € / Satz, für Telebeindurchmesser 16mm. in Vorbereitung
rvk_18, unser Verkaufspreis 10 € / Satz, für Telebeindurchmesser 16mm. in Vorbereitung
Ein Satz besteht aus dem CNC-Frästeil, der Gegenplatte und 2 Schrauben.

neuGewichte der Telebeine.

Da wir immer wieder nach den Gewichten der Telebeinen gefragt werden, führen wir zukünftig die Gewichte der gelieferten Telebeine auf.



Durchmesser in mm Lange in mm Federkraft in Newton Pindurchmesser in mm Achsdurcmesser in mm Gewicht in Gramm
12 95 50 4 4 28
12 115 50 5 4 40
12 120 70 5 4 36
14  135 70 5 4 62
16 160 70 6 5 94
16 250 120 6 5 115
18 156 120 6 5 98
18 220 180 5 127
18 280 180 6 5 154
