Elektrisch bis 8kg. Schwenkwinkel bis zu 90 Grad nach Kundenwunsch.

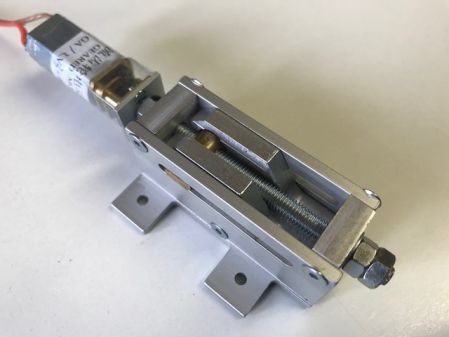

Das el-100 wurde für die Gewichtsklasse bis 8kg entwickelt. Auch für diese Mechanik ist eine Lagerung für die Spindel verfügbar. Mit dieser Lagerung kann die Mechanik auch längs eingebaut, oder mit ein Schwenkwinkel von 70-90 Grad geliefert werden. So erhalten sie eine Mechanik, welche immer wieder auf Ihre Belange angepasst werden kann. Das el-100 ist gewichtsoptimiert und wurde für die Gewichtklasse bis 8 kg ausgelegt. Mit den Gehäusemaßen vom ezf-100 wurde die Konstruktion stabiler ausgelegt. Alle  Verbindungen wurden formschlüssig gestaltet. Die Lagerungen wurden größer dimensioniert. Die Kulisse wurde neu konstruiert. Dadurch ist in den Endlagen kein Spiel mehr vorhanden.

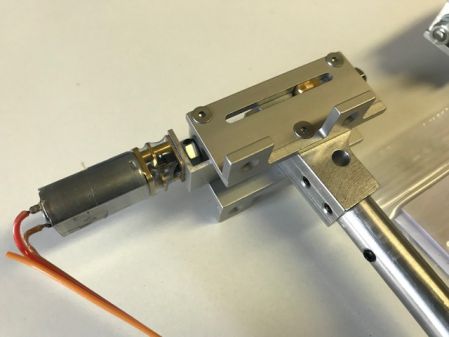

Telebeine mit einem Durchmesser von 10mm haben über dem Motor Platz. Werden unsere Telebeine verwendet ist an den 12mm - Beinen eine 1mm Fläche angefräst, an den 14mm Telebeinen eine Fläche von 2mm angefräst. Sinnvoller ist es, die Stellung vom Motor auf der Gegenseite vorzusehen.

Erfolgt keine Angabe zur Stellung vom Motor wird dieser auf der Gegenseite Fahrwerksbeine montiert.

Im Gegensatz zu den Mitbewerber gibt es bei unseren Elektromechaniken Ersatzteile. Wenn nach Jahren mal ein Teil verschlissen ist kann es bei uns nachbestellt werden. Da wir nur Kleinserien herstellen, fließen immer wieder Änderungen aus Praxis ein. Die letzte Änderungen waren, z. B. stärke Spindeln und bessere Lagerungen für den Längseinbau. Als Nebenefekt wurden die Mechanik noch etwas kleiner.

Gesamtmaße: L x B x H = 112x45x25mm
Flanschmaß: L x B = 45x45mm
Bohrungsmaß: L x B = 33x32mm
Gewicht mit 12 Volt Getriebemotor = 95 Gramm
Aussparung im Flügel sollte 21mm breit sein.

Unsere el-100 wurden konstruktiv neu überarbeitet und sind mit 12 Volt Motoren bestückt werden. Mit diesem Motor benötigt das ezfw für den Schwenkvorgang ca. 8 Sekunden. Dafür können schwerere Telebeine oder Nachläufer montiert werden. Als Neuerung kann die Kulisse auf zwei Arten montiert werden. Der Schwenkvorgang kann somit zum Motor hin oder von diesem weg eingerichtet werden.

Ferner kann der Schwenkwinkel, im Berech von 70 - 90 Grad geliefert werden.  Die 5mm - Bohrung in der Kulisse kann auch auf 6mm aufgebohrt werden. Alle Bohrungen wurden mit Senkkopfschrauben versehen. Somit stehen keine Schraubköpfe mehr vor.

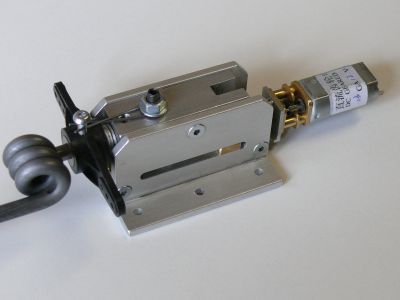

Beim lenkbaren Bugfahrwerk wird ein Einstich im Federstahl gefertigt. Mit einem Rücksteller wird das Bugfahrwerk auf Position gehalten. Bevor die Mechaniken ausgeliefert werden erfolgen einige Testläufe. Die Controller werden angeschlossen und einige Probeläufe durchgeführt. Erst wenn alles reibungslos funktioniert erfolgt im angeschlossenen Zustand die Lieferung an den Kunden. Hierbei sind schon Leitungen vom Controller zur Elektromechanik vorgesehen.


el-100 Elektroeinziehfahrwerk 90 Grad bis 8kg Fluggewicht. Preis 80.- € / Stück.
el-halt
Flanschmaße und Bohrbild nach Kundenwunsch. Preis 10.- € / Stück.

Elektrisch bis 8kg für die Montage auf der Bodenplatte oder am Motorspant.

Immer wieder werden wir gefragt: was sind Grundwinkel? Bilder sagen ja meist mehr, als tausend Wort. In diesem Fall wurden für einen Sting die el-100g hergestellt. Für das Bugfahrwerk kann die Elektromechanik direkt an den vorderen Spant geschraubt werden. Der Kunde wollte Federbeine aus 5mm Federstahl. Diese wurden Ihm passend zum Modell angefertigt.

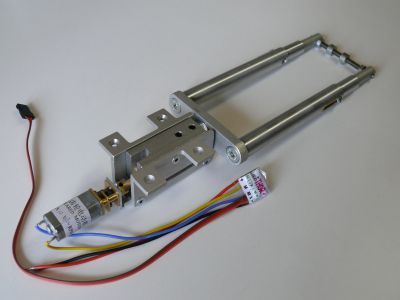

Für einen Kunden wurden Doppeltelebeine für eine Beach hergestellt und an die el-100 montiert. In der Kulisse ist ein M6-Gewinde geschnitten. Die Doppeltelebeine können daran festgeschraubt werden. Eine stabile Sache. Zur Ansteuerung vom Elektromotor wird pro Fahrwerk wird ein Controller benötigt. Damit kann das Fahrwerk dann einzeln betätigt werden. Mehrere Controller können aber auch zusammengefasst werden und auf einen Kanal gelegt werden.

el-100g montiert mit Grundwinkel. Schwenkwinkel bis 90 Grad, bis 8kg Fluggewicht. Preis 80.- € / Stück.

Elektrisch bis 8kg mit bis zu 100 Grad Schwenkwinkel
Auf vielfachen Kundenwunsch wurde eine Elektromechanik mit einem Schwenkwinkel von 100 Grad hergestellt. Die Mechaniken wurden von uns ausgiebig getestet und haben zahlreiche Probeläufe hinter sich. Momentan sind einige Typen von dieser Mechanik bei Testpiloten im Einsatz.

Gesamtmaße: L x B x H = 100x45x30mm
Flanschmaß: L x B = 50x45mm
Der Motor samt Getriebe steht 50mm über.
Bohrungsmaß: L x B = 33x32mm
Gewicht mit 12 Volt Getriebemotor = 95 Gramm
Aussparung im Flügel sollte 21mm breit sein.

Diese Mechanik eignet sich als lenkbares Bugfahrwerk für die ME-262 und allen Modellen, bei denen ein größerer Schwenkwinkel als 90 Grad erforderlich ist. Dies ist beispielsweise die Spitfire. Wie bei all unseren Typen kann auch diese Mechanik so montiert werden, wie diese der Kunde benötigt. In nachfolgenden Bilder ist der Motor einmal zur und gegen die Schwenkrichtung montiert.

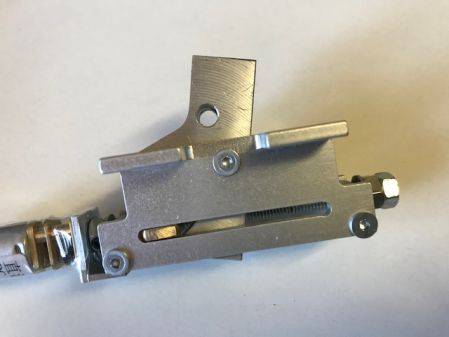

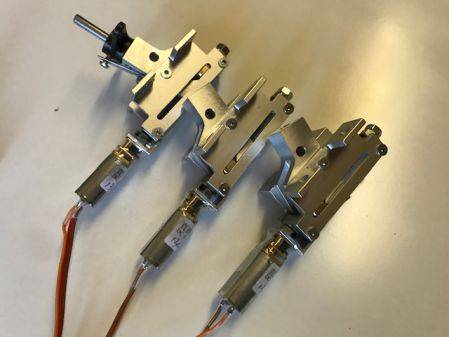

el100 07el100 08
el-100/100 Elektroeinziehfahrwerk 100 Grad bis 8kg Fluggewicht. Preis 90.- € / Stück.
