Elektrisch bis 5kg. Schwenkwinkel 70-90 Grad.

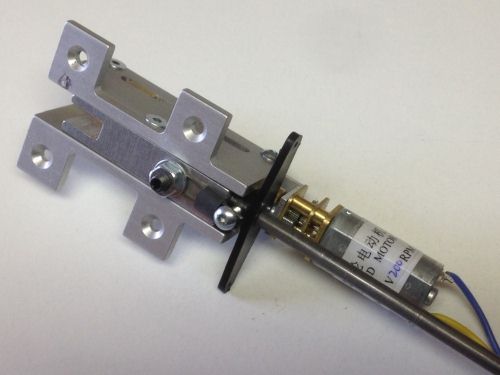

Das el-050 ist unser Standardeinziehfahrwerk für Modelle bis zu einem Fluggewicht von bis zu 5 kg. Die Mechaniken sind mit einem 12 Volt Motor bestückt. Zur Ansteuerung wird unser Controller el-con1 oder el-con3  verwendet. Mit dem Längsverstärkungssatz für die Gewindespindel kann die Elektromechnik von 70-90 Grad geleiefert werden. Nennen Sie uns den Schwenkwinkel. Wir stellen die Mechaniken auf diesen ein. So erhalten sie eine Mechanik, welche immer wieder auf Ihre Belange angepasst werden kann.

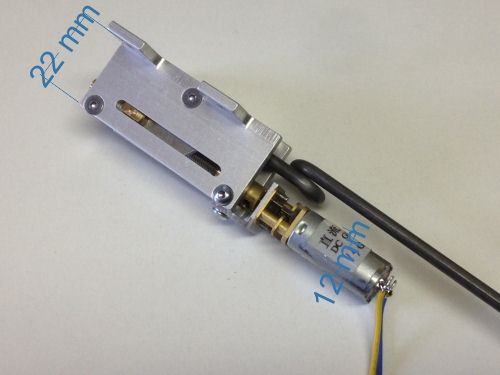

Telebeine mit einem Durchmesser von 10mm haben über dem Motor Platz. Werden unsere Telebeine verwendet ist an den 12mm - Beinen eine 1mm Fläche angefräst, an den 14mm Telebeinen eine Fläche von 2mm angefräst. Sinnvoller ist es, die Stellung vom Motor auf der Gegenseite vorzusehen.

Erfolgt keine Angabe zur Stellung vom Motor wird dieser auf der Gegenseite Fahrwerksbeine montiert.

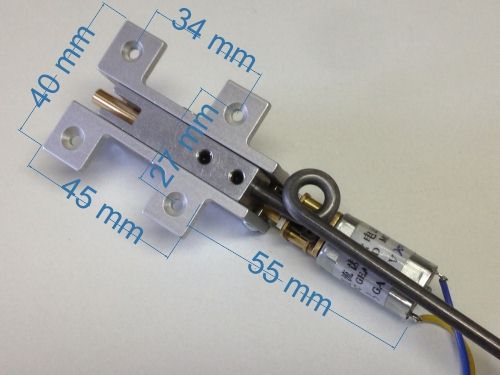

Gesamtmaße: L x B x H = 100x40x25mm
Flanschmaß: L x B = 40 x 45mm
Bohrungsmaß: L x B = 34 x 27mm
Gewicht mit 12 Volt Getriebemotor = 86 Gramm.
Aussparung im Flügel sollte 16mm breit sein.

el-050 Elektroeinziehfahrwerk 90 Grad bis 5kg Fluggewicht. Preis 75.- € / Stück.
el-halt
Flanschmaße und Bohrbild nach Kundenwunsch. Preis 10.- € / Stück.
el-050g Elektroeinziehfahrwerk 90 Grad mit Grundwinkel bis 5kg Fluggewicht. Preis 75.- € / Stück.

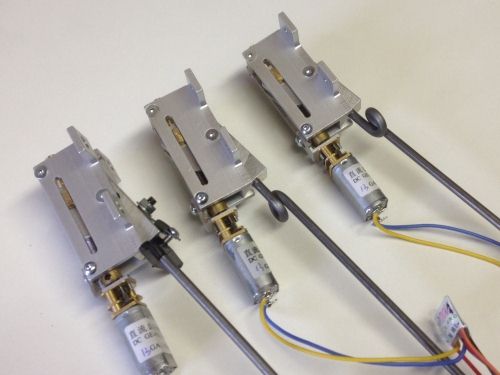

Unsere el-050 wurden konstruktiv neu überarbeitet und sind mit 12 Volt Motoren bestückt werden. Mit diesem Motor benötigt das ezfw für den Schwenkvorgang ca. 8 Sekunden. Dafür können schwerere Telebeine oder Nachläufer montiert werden. Als Neuerung kann die Kulisse auf zwei Arten montiert werden. Der Schwenkvorgang kann somit zum Motor hin oder von diesem weg eingerichtet werden.

Ferner kann, in Verbindung mit dem Längsverstärkungssatz, der Schwenkwinkel, im Berech von 70 - 90 Grad geliefert werden.  Die 4mm - Bohrung in der Kulisse kann auch auf 4,5mm aufgebohrt werden. Alle Bohrungen wurden mit Senkkopfschrauben versehen. Somit stehen keine Schraubköpfe mehr vor. Für den Längseinbau ist der Längsverstärkungssatz Voraussetzung.

Beim lenkbaren Bugfahrwerk wird ein Einstich im Federstahl gefertigt. Mit einer Rückstellung wird das Bugfahrwerk auf Position gehalten. Bevor die Mechaniken ausgeliefert werden erfolgen einige Testläufe. Die Controller werden angeschlossen und einige Probeläufe durchgeführt. Erst wenn alles reibungslos funktioniert erfolgt im angeschlossenen Zustand die Lieferung an den Kunden. Hierbei sind schon Leitungen vom Controller zur Elektromechanik vorgesehen.


Elektrisch bis 5kg, Schwenkwinkel bis 100 Grad.
Auf vielfachen Kundenwunsch wurden nun auch die el-050 mit einen Schwenkwinkel von bis zu 100 Grad hergestellt. Beispielsweise hat die Spitfire einen Schwenkwinkel von 95 Grad. Hier kommt dann diese Mechanik zum Einsatz.
el100 07el100 08
el-050/100 Elektroeinziehfahrwerk bis 100 Grad Schwenkwinkel, bis 5kg Fluggewicht. Preis 85.- € / Stück.

Zugekaufte elektrische Einziehfahrwerke.

Die hochwertigen elektrischen Einziehfahrwerke mit 5mm Fahrwerksbeinaufnahme aus Metall, werden direkt vom Empfänger über ein Servoanschlußkabel angesteuert. Wird ein Y-Kabel benutzt, genügt ein Kanal. Servo und Anlenkgestänge werden nicht mehr benötigt, die ideale Nachrüstlösung. Dabei ist eine Montageplatte für die Grundinstallation. Die Fahrwerke der Größe L sind für Modelle bis max. 5kg geeignet.

Technische Daten der elektrischen Einziehfahrwerke L:

Schwenkwinkel = 90 Grad
Stellkraft 4,8 und 6 Volt = 2.9 kg/cm / 3.1 kg/cm
Stellzeit 4.8 / 6.0V: = 0.8s/90° / 0.6s/90°
Gewicht:= 66 g
Betriebsspannung:= 4.8 – 6.0V
Abmessungen:= 73.5 x 44.0 x 28.0 mm

Immer wieder fragen Kunden nach einfachen und günstigen Elektromechaniken, welche mit 4,8-6 Volt betrieben werden können. Da unsere selbst hergestellten Elektromechaniken mit 12 Volt betrieben werden und doch einige Wochen Lieferzeit haben, bieten wir die zugekauften Mechaniken nun auch an. Diese werden dann direkt an den Empfänger angeschlossen und benötigen nur eine sichere Stromversorgung, da ein höherer Stromverbrauch vorhanden ist.

Für unsere Mechaniken gibt es immer Ersatzteile, Daher sind diese etwas teurer. Wenn die zugekauften ezfw den Dienst verweigern, müssen diese entsorgt und neu gekauft werden. Auch ist der Antrieb fest auf der Seite der Federbeine plaziert und die Feder muss entsprechend weit von der Mechanik angebracht werden..

Was uns jedoch vom Mitberwerber unterscheidet, ist die Herstellung der Feder- oder Telebeine nach Kundenwunsch. Die Längen für das lenkbare Bugfahrwerk und die Hauptfahrwerke nennen uns die Kunden. Wir stellen diese passgenau her.

Frage Sie einfach mal bei uns an.

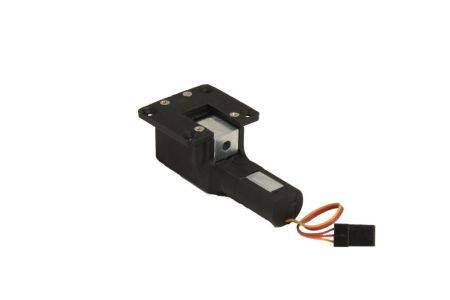

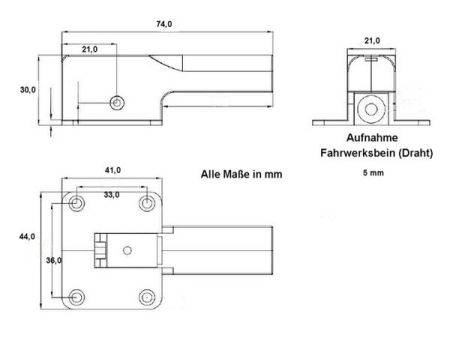

el zkt3el zkt2
el-050l Elektrischen Einziehfahrwerk für das Hauptfahrwerk. mit 5mm Federbeinen Preis 25.- € / Stück.

Lenkbares Bugfahrwerk.
Achtung, bei dieser Version können nur  12mm Telebeine verwendet werden, da der 5mm Bolzen fest eingebaut ist.

Die hochwertigen elektrischen Einziehfahrwerke mit Fahrwerksbeinaufnahme aus Metall, werden direkt vom Empfänger über ein Servoanschlußkabel angesteuert. Wird ein Y-Kabel benutzt, genügt ein Kanal. Servo und Anlenkgestänge werden nicht mehr benötigt, die ideale Nachrüstlösung. Die Fahrwerke der Größe L sind für Modelle bis max. 5kg geeignet. Die Befestigungsplatten kann auf beide Seiten montiert werden. So kann das Fahrwerk auch auf einer Grundplatte monitert werden.

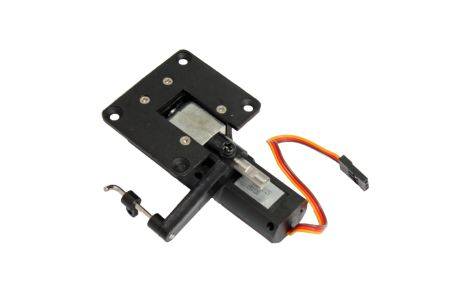

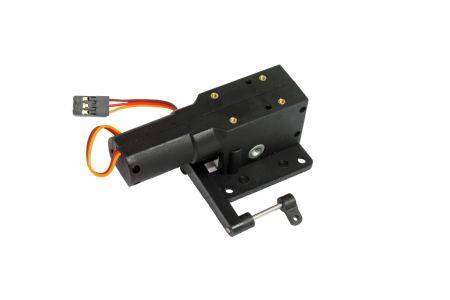

el zkt5el zkt6
el-050lb Elektrischen Einziehfahrwerk für das Bugfahrwerk. Preis 30.- € / Stück.

Zusätzliche Möglichkeiten für Anlenkungen vom Bugfahrwerk.
Aufrüstsatz lenkbares Bugfahrwerk, bestehend aus 4mm Federbein mit Federwindungen nach Kundenwunsch, Einstich in Federstahl, Lenkhebel aus Alu mit Rückstellung. Die Anlenkung vom Bugfahwerk kann mit Diamantlitze oder Leinen erfolgen
ezf-bug1 Aufrüstsatz lenkbares Bugfahrwerk mit Lenkhebel. Preis 15.- € / Stück.

Aufrüstsatz lenkbares Bugfahrwerk, bestehend aus 4mm Federbein mit Federwindungen nach Kundenwunsch, Einstich in Federstahl, CNC-Lenkhebel aus Alu mit Rückstellung. Die Anlenkung vom Bugfahwerk kann mit Schubstangen oder Bowdenzug erfolgen
el030 06el030 07
ezf-bug2 Aufrüstsatz Lenkbares Bugfahrwerk mit CNC-Lenkhebl aus Alu. Preis 20.- € / Stück.
