Einbau der ezf-050 bei der Heinkel He -100 von Herrn Hundro. |
|
|

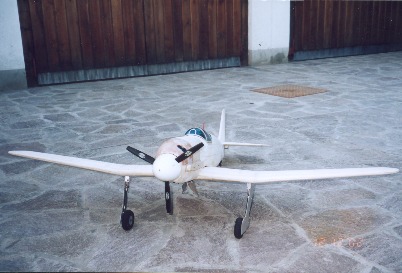

Bild 1 - Die Heinkel He-100 auf ihren Beinen im
Rohbau noch ohne Rumpf - Tragflächenübergänge. Die Tragflügel sind noch
nicht verschliffen.

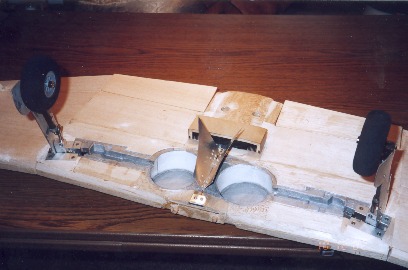

Bild 2 - Die ezfw im ausgefahrenen Zustand mit geöffneter innerer
Radabdeckung. Die Abdeckung wird über ein Kanal mit Eigenbau -
Heckeinziehfahrwerk gesteuert.
|
|
|
|
|

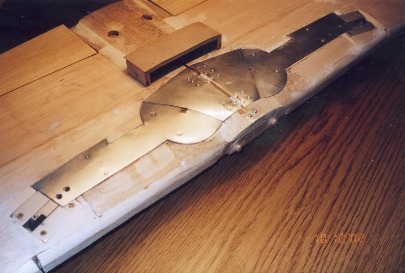

Bild 3 - Hauptfahrwerk eingefahren mit
geschlossener Abdeckung.

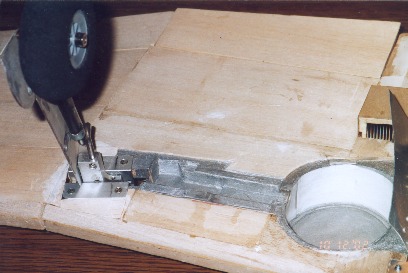

Bild 4 - Das Hauptfahrwerk ist ausgefahren. Die Federbeine wurden aus einem
Kohlerohr hergestellt.
|
|
|
|
|

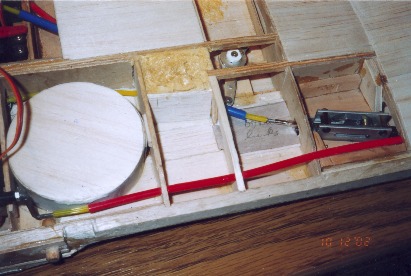

Bild 5 - Detailaufnahme vom ezfw von oben
gesehen.

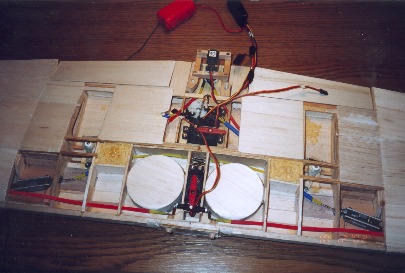

Bild 6 - Tragflächenmittelteil von oben gesehen mit den Servos und
Anlenkungen für - innere Radabdeckung - ezfw - Landeklappen und
Querruder. Die Beplankung an der Flügeloberseite kann aufgebracht
werden.
|
