Einbau der ezfw bei der großen FU4-Corsair von QS-Line.
Wir haben uns von Jamara die große Corsair von QS-Line besorgt.
Spannweite: 1920 mm.
Gewicht: voraussichtlich ca. 6kg.
Antrieb: MVVS 26ccm Benziner. |
|
Für diese Version haben wir die
Verrieglungswege in den Endstellungen um je 3mm / Seite verlängert. Der Weg
zur Betätigung ist nun 23 mm. Die Rudermaschine muss nun nicht mehr bis zur
Endstellung laufen. Unnötiger Stromverbrauch wird vermieden. Diese
Verbesserung wird zukünftig bei allen Typen vorgesehen.
|
|
|

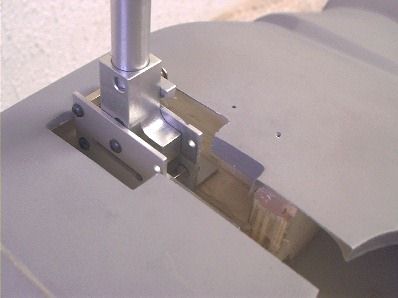

Die
neue Version kann direkt auf die vorgesehene Halterung geschraubt werden.
Die neuartige Drehmechanik ist wieder genial einfach gehalten und in beiden
Endstellungen formschlüssig verriegelt. Zum Einbau wird, im Bereich vom
Hauptholm, eine Aussparung für die Schiebestange herausgesägt. In diesem
Bereich setzen wir Sperrholzverstärkungen auf beiden Seiten vom Holm ein.
Die Halterungen werden, vor dem Einbau, mit Epoxy und Gewebe verstärkt. Das
ezfw wird angeschraubt.
|
|
|
|
|

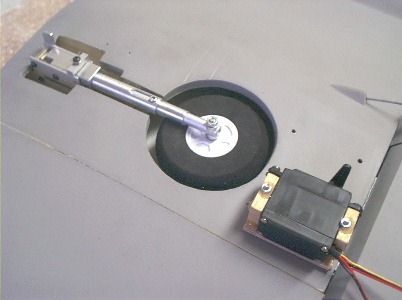

Der Einbau der Rudermaschine ist im
Endleistenbereich, in Flucht zum ezfw vorgesehen. Wir verwenden die D7500BB
von DYMONMD. Die Stellkraft ist 7.6kp, die Maße sind 41 x 41 x 21. Die
beiliegenden Hebel werden um 1 Loch gekürzt. Der Ruderweg wird auf 23mm mit

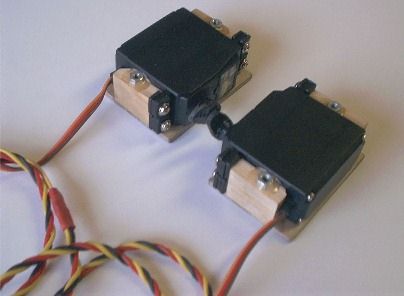

der Fernsteuerung eingestellt. Es werden Halterungen aus 3mm Sperrholz
erstellt. Die Klötze liegen im Bausatz und können für unseren Zweck
verwendet werden. Die angeklebten Muttern sollten nicht höher sein wie die
Rudermaschinen. Es ist nicht viel Platz in der Endleiste. Jedoch es passt
alles hinein.
|
|
|
|
|

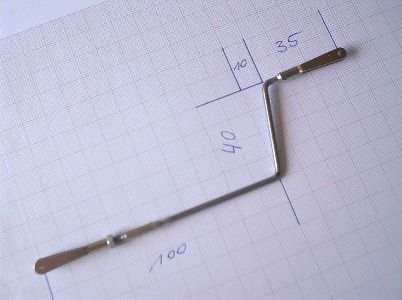

Aus 2,5mm Federstahl wird die Anlenkung gebogen
und die Klipse samt M3-Löthülsen angelötet. Für unseren Fall finden Sie
die Maße auf dem Bild. Zum Einjustieren der Mechanik werden die Innenteile
vom Teleskop samt Rad herausgenommen. Die beiliegende Abdeckung wir
UHU-Endfest 300 auf die Alukulisse aufgeklebt.
Die eine Rudermaschine wird auf 1 Sekunde - die
andere auf 2 Sekunden eingestellt. Der Ein - bzw. Ausziehvorgang sieht so

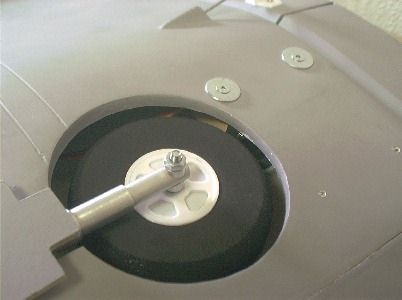

sehr realistisch aus. Das Gestänge ist eingebaut
und der Funktionstest ist erfolgt bis die Empfangbatterie leer war. Da allein
im Flügel 5 Rudermaschinen eingebaut sind müssen wir eine kräftige
Empfangbatterie (ev. auch 5-Zeller) vorsehen.
|
|
Bilder vom Modell folgen sowie die Flugsaison
beginnt.
|
